مشخصات فنی استاندارد درب ها



مشخصات توضیحات
لنگه درب استفاده از پنل های ام دی اف در دو سمت لنگه ،استراکچر داخلی تشکیل شده از شبکه های لانه زنبوری هانی کامب، شبکه بندی با ام دی اف های چند لایه و کلاف چوب
پوشش روکش پی وی سی و رنگ پلی اورتان
وزن لنگه درب ۲۰ – ۲۵ (کیلوگرم)
عرض لنگه درب 760-810-860-910  (میلیمتر)
ارتفاع لنگه درب 2040 (میلیمتر)
قاب و روکوب پروفیل قاب در سایز های 120 و 140 میلیمتر از جنس ام دی اف

پروفیل روکوب در سایز 45*90 میلی متر از جنس ام دی اف

لولا تعداد سه عدد لولا برای هر درب
نوار درزگیر پروفیل های قاب شامل نوار درزگیر می باشد که عایق صدا و گرد و غبار است

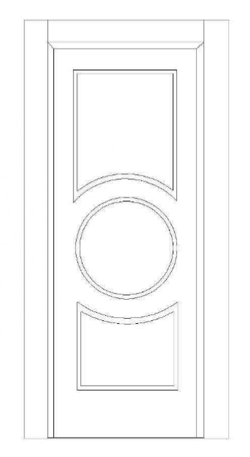

نمای روبرو

نحوه ی اجرای روکوب طبق استاندارد برند RadDoor به صورت 90 درجه بوده که در تمامی سایز ها قابل اجرا میباشد.

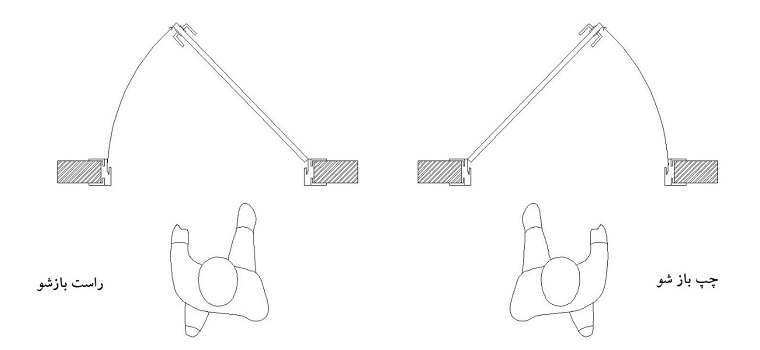

جهت بازشو درب

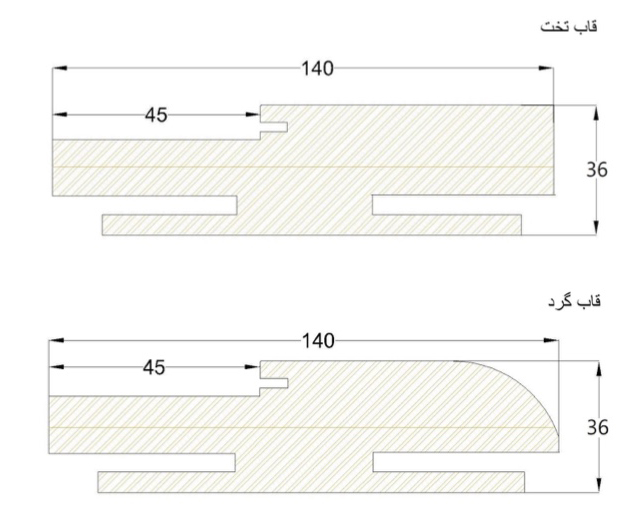

سایز پروفیل های قاب

مدل پروفیل عرض (میلیمتر) ضخامت (میلیمتر)


قاب گرد

و

قاب تخت

120 36
140 36
160 36

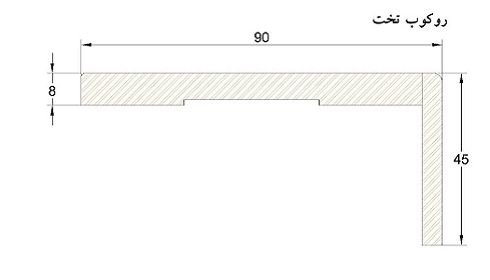

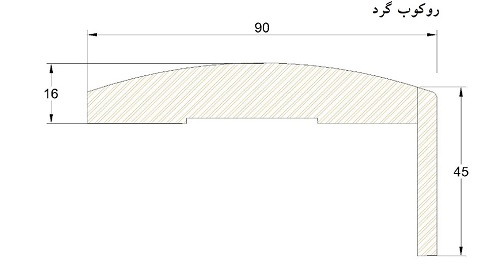

سایز پروفیل های روکوب


مدل روکوب روکوب گرد (میلیمتر) روکوب تخت (میلیمتر)
عرض 90 90
ضخامت 16 8

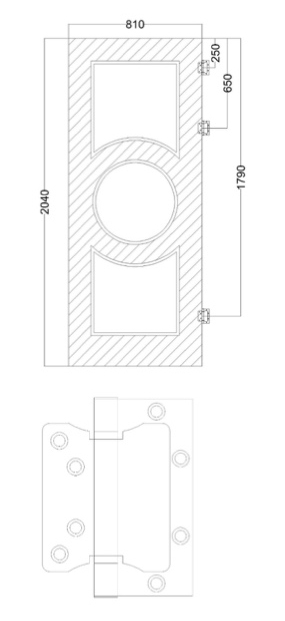

محل قرارگیری لولا روی لنگه درب

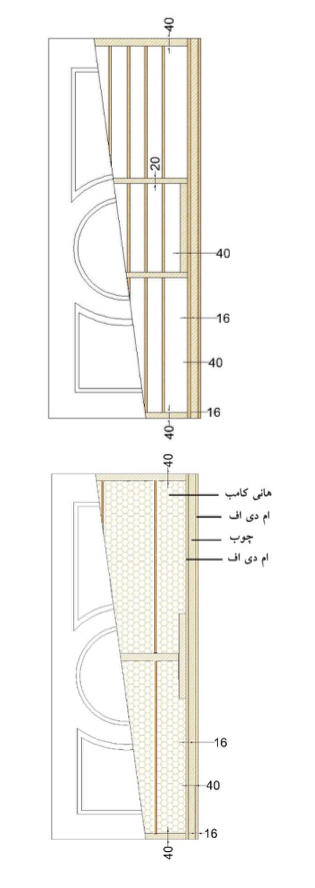

استراکچر داخلی درب

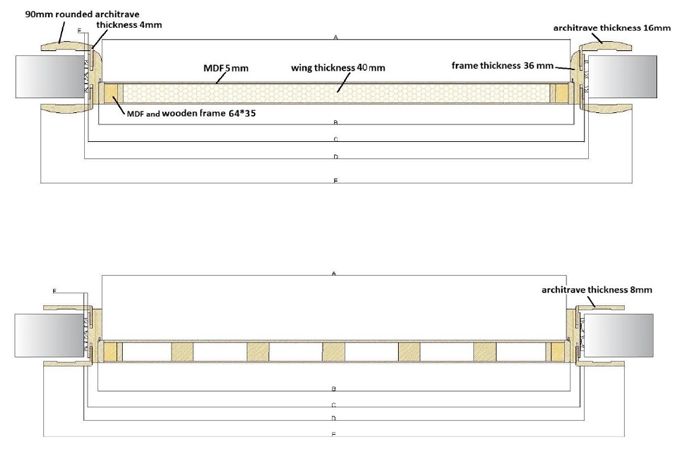

اندازه استاندارد برش عرضی درب

تمام شده کار بعد از نصب روکوب فضای مفید عرض موجود دهانه دیوار تلرانس مونتاژ بیرون به بیرون چهارچوب عرض لنگه
E A D F C B
975 745 850 15 820 760
1025 795 900 15 870 810
1075 845 950 15 920 860
1125 895 1000 15 970 910

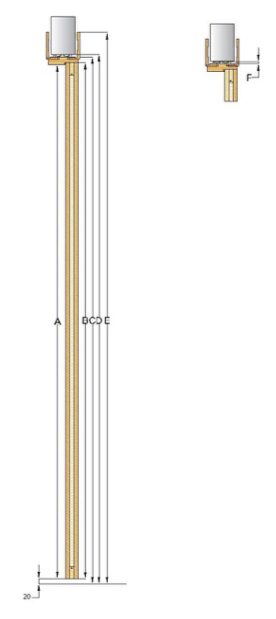

اندازه استاندارد برش عمودی درب

تمام شده کار بعد از نصب روکوب فضای مفید ارتفاع موجود دهانه دیوار تلرانس مونتاژ بیرون چهارچوب تا کف ارتفاع لنگه
E A D F C B
2220 2105 2160 20 2140 2090
2190 2075 2130 20 2110 2060
2170 2055 2110 20 2090 2040

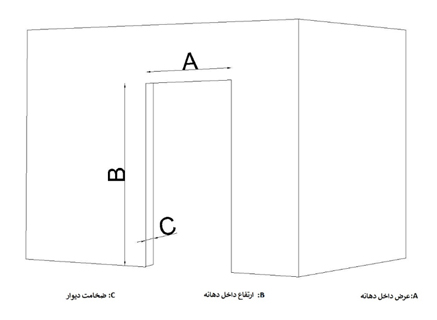

استاندارد های دهانه دیوار

سایز لنگه سایز دهانه استاندارد
عرض ارتفاع عرض ارتفاع
760 2040 855 2110
810 2040 905 2110
860 2040 955 2110
910 2040 1005 2110

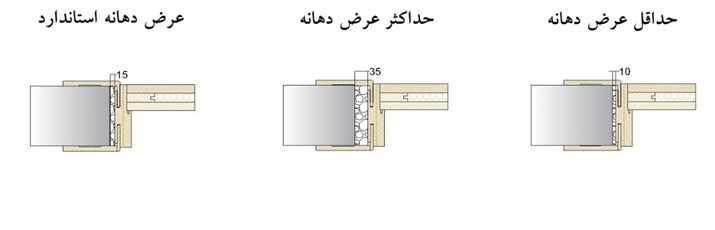

تلرانس مونتاژ استاندارد حداکثر حداقل
عرض دهانه 15 35 10
ارتفاع دهانه 20 35 10

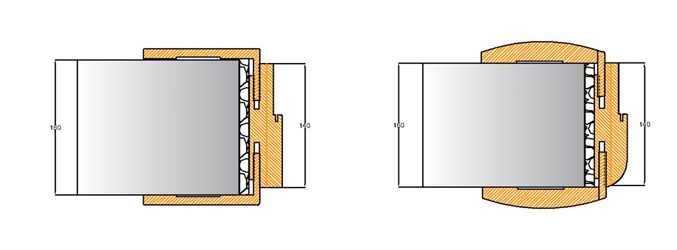

الزامات ضخامت دیوار

سایز پروفیل چهارچوب پروفیل گرد پروفیل تخت
حد اکثر ضخامت دیوار حد اکثر ضخامت دیوار
120 140 140
140 160 160
160 180 180

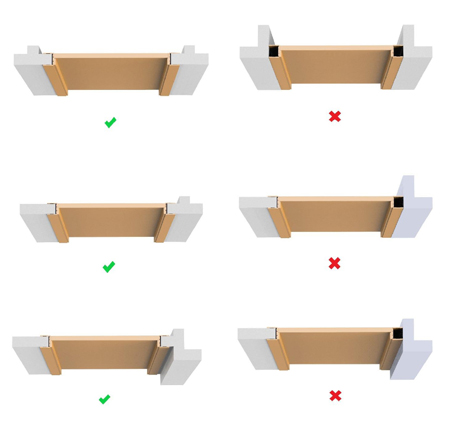

الزامات مناسب سازی دیوار جهت نصب
